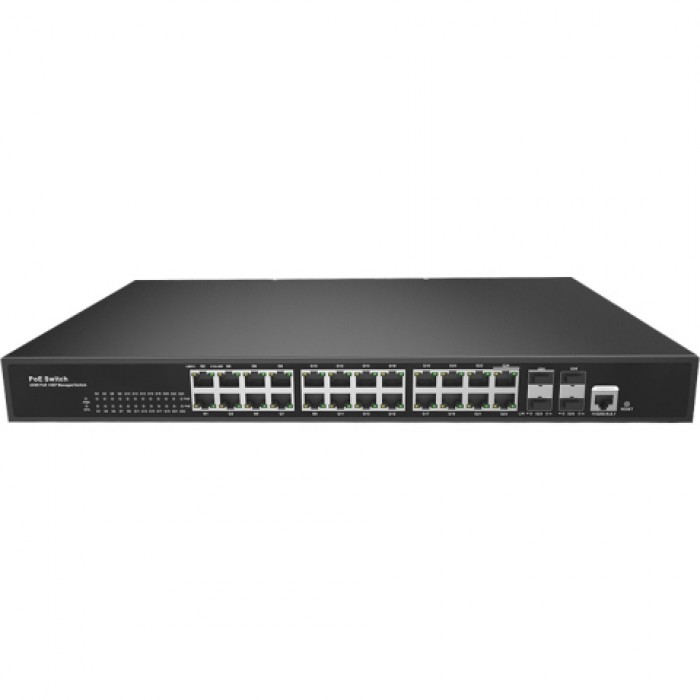

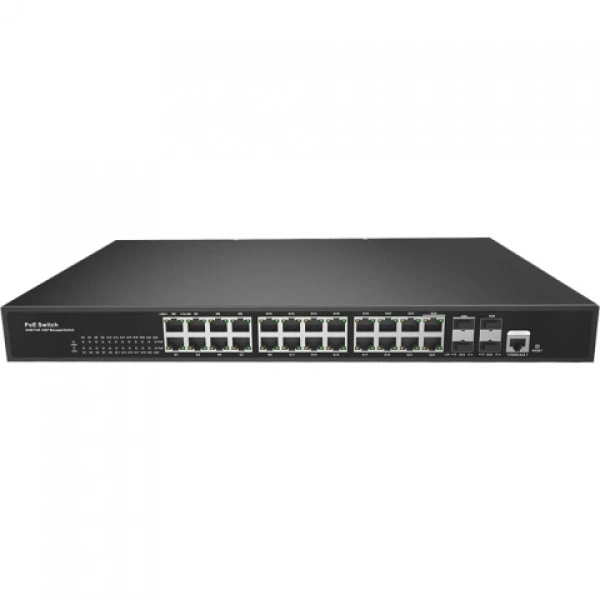

RVI-2NSM24G-2C2S Коммутаторы POE

Сетевой коммутатор RVi-2NSM24G-2С2S - это 26 портовый коммутатор с функциями управления L2+ предназначен для подключения конечных устройств (сетевые видеокамеры, сетевые видеорегистраторы, коммутаторы и др.), рабочих станций, серверов, соединения нескольких узлов компьютерной сети в пределах одного или нескольких сегментов, а также передачи электропитания с использованием технологии PoE. Он обеспечивает управление трафиком на основе адресов MAC, поддерживает VLAN и Quality of Service (QoS) для обеспечения надежной и безопасной передачи данных.

Производительность: Коммутационная матрица 256 Гбит/с; Скорость коммутации пакетов 38.69 млн. пакетов/с; Бюджет PoE 578 Вт;

Устройство имеет ряд основных функций управления уровня 2, включая: Spanning Tree Protocol (STP), Rapid Spanning Tree Protocol (RSTP), Multiple Spanning Tree Protocol (MSTP) и ERPS (Ethernet Ring Protection Switching) для обеспечения высокой доступности и избежания циклов в кольцевых топологиях сети; IEEE 802.1Q VLAN, Voice VLAN и QinQ для создания гибких сетей с различными требованиями; QoS, режим приоритета на основе 802.1P, порта и DSCP, алгоритм планирования очереди, включающий EQU, SP, WRR и SP+WRR, для обеспечения приоритетного обслуживания трафика в сети; Link Aggregation Control Protocol (LACP) для объединения нескольких физических интерфейсов в один логический интерфейс, увеличивая пропускную способность и повышая отказоустойчивость; IGMP Snooping и MLD Snooping для эффективного управления мультикастовым трафиком в сети.

Защита сети выполняется с помощью различных механизмов безопасности, таких как: Аутентификация на основе 802.1X для контроля доступа к сети; Access Control List (ACL) для фильтрации трафика на основе различных параметров, таких как источник, назначение, порт и т.д.; Storm control для предотвращения возникновения нестабильных ситуаций в сети; Port Security для защиты от атак, связанных с MAC-адресами; Привязка IP-MAC-VLAN-Port для улучшения безопасности сети путем связывания IP-адресов, MAC-адресов, VLAN и портов коммутатора.

Кроме того, устройство обеспечивает удобное управление и обслуживание благодаря ряду функций: Веб-управление, командная строка CLI (консоль, Telnet) и протокол SNMP (V1/V2/V3); Протоколы HTTPS, SSLV3 и SSHV1/V2 для безопасного удаленного доступа к устройству; RMON, системный журнал, протокол LLDP и статистика трафика портов для мониторинга и анализа работы сети; Мониторинг загрузки процессора и использования памяти, тест Ping и диагностика кабеля для проверки и устранения проблем в работе коммутатора.

Сеть
Общее количество портов 26
Количество портов PoE 24
Сетевой интерфейс PoE 10Base-T/100Base-TX/1000Base-T
Количество Ethernet - портов (SFP) 4
Сетевой интерфейс Ethernet (SFP) 100BaseSX/LX; 1000BaseSX/LX
Тип Ethernet-портов Комбинированные (23-24 порт), Независимые (25-26 порт)
Консольный порт RJ45
Максимальная дальность передачи по витой паре 100 м
Автоматическое определение MDI/MDIX Есть
Автосогласование скорости передачи Есть
Производительность
Коммутационная матрица 256 Гбит/с
Скорость коммутации пакетов 38.69 млн пакетов/с
Размер буфера пакетов 8 Мбит
Jumbo кадры 9.6 КБ
Параметры PoE
Стандарт PoE 802.3af; 802.3at
Максимальная мощность на порт 30 Вт
Бюджет PoE 578 Вт
Watchdog PoE Нет
Стандарты и функции
Тип управления L2+
Безопасность 1 IEEE 802.1x; RADIUS
Безопасность 2 IP ACL; MAC ACL; VLAN ACL
Безопасность 3 DHCP snooping
Безопасность 4 Unicast; Broadcast; Multicast
DHCP повторитель Ретрансляция DHCP-трафика на DHCP-сервер в разных VLAN; Работает с DHCP опцией 82
Storm Control Да
Защита от колец Да
Защита порта Да
IP Source Guard Нет
Группировка портов LACP; Статическая агрегация; Динамическая агрегация
VLAN IEEE 802.1Q; Port-based VLAN; 4096 VLAN; Q-in-Q (double tag) VLAN; Voice VLAN; GARP VLAN Registration Protocol (GVRP); Protocol based VLAN; IP subnet-based VLAN; MAC-based VLAN; Multicast VLAN Registration (MVR)
STP IEEE802.1D; IEEE 802.1w; IEEE 802.1s
QoS IEEE 802.1p; IEEE 802.3x
Размер программной очереди 8
Удаленный мониторинг SNMP (v1/v2c/v3); RMON
Multicast1 IGMP v1/v2
Multicast2 IGMP Snooping
MLD snooping v1/v2
Зеркалирование портов One-to-one; Many-to-one
IEEE 802.1ab (LLDP) IEEE 802.1ab
Система управления устройством(DMS) Нет
Настройка и обновление
Веб-интерфейс Да
HTTP обновление Да
Виртуальное стекирование Нет
Резервная конфигурация Есть
Импорт/экспорт файла конфигурации Да
Сетевой журнал Да
Мониторинг коммутатора Да
Watchdog состояния коммутатора Да
CDP Aware Нет
IEEE 1588v2 PTP Да
Эксплуатация
Тип электропитания AC 100-240 В
Потребляемая мощность 600 Вт
Блок питания Встроенный
Диапазон рабочих температур -20 ... 55 °С
Индустриальное исполнение Нет
Ширина 440 мм
Глубина 290 мм
Высота 44.5 мм
Высота (U) 1 U
Вес 4600 г
